ТВЧ закалка — как быстро и точно сделать сталь сверхтвёрдой
ТВЧ закалка (закалка токами высокой частоты) — один из самых эффективных и широко применяемых способов поверхностного упрочнения стальных деталей. Метод позволяет за секунды нагреть только нужный слой металла до температуры закалки, а затем мгновенно охладить его, превратив поверхностный слой в мартенсит твёрдостью 50–65 HRC, при этом сердцевина остаётся вязкой и ударопрочной.
Это идеальное решение, когда нужна высокая износостойкость и твёрдость на поверхности, но при этом деталь не должна стать хрупкой целиком.
Как работает ТВЧ закалка

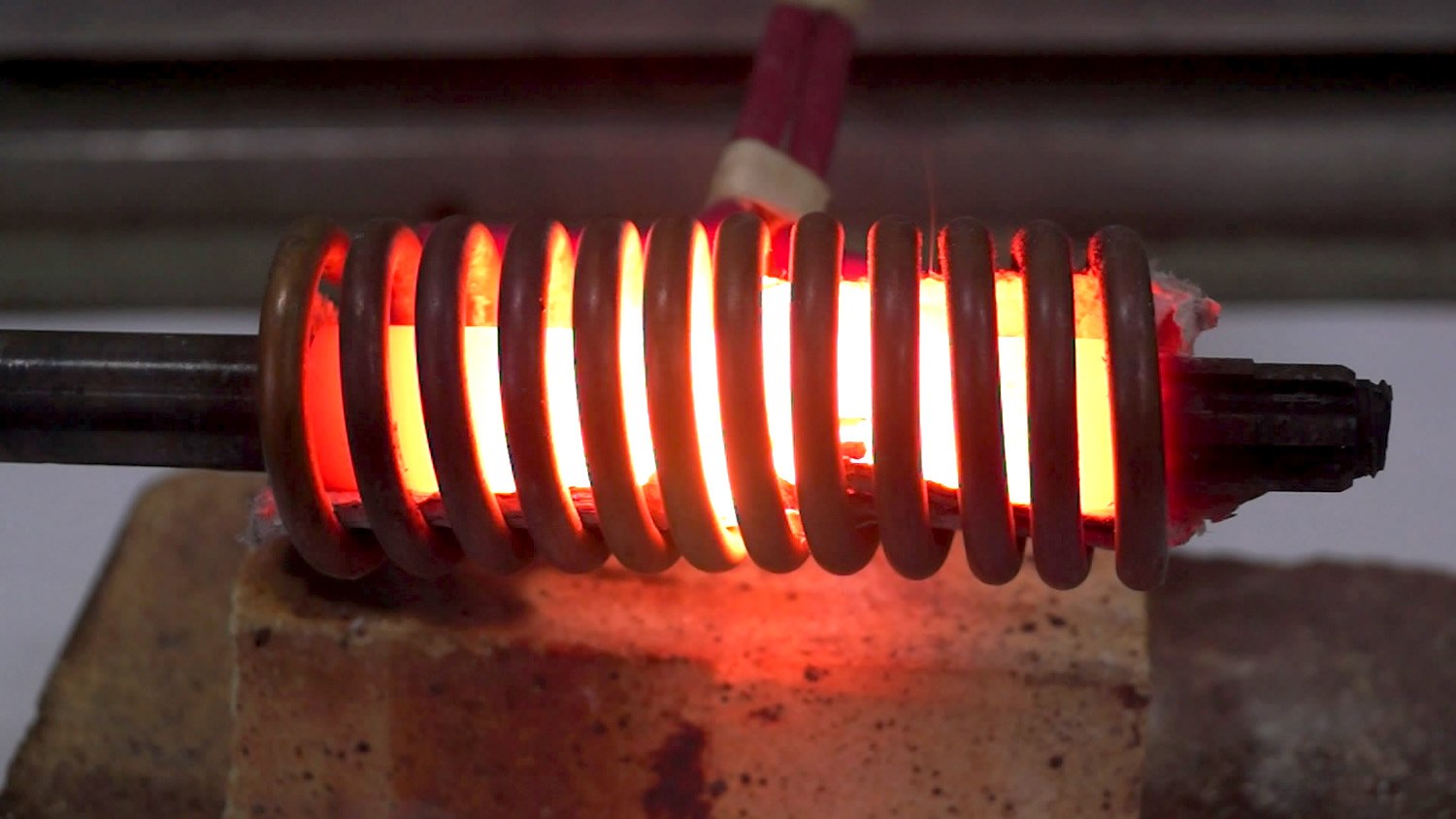

- Нагрев Через индуктор (медную трубку с водой внутри) пропускают ток высокой частоты (обычно 10–500 кГц). Ток создаёт переменное магнитное поле → в металле возникают вихревые токи → металл нагревается. Глубина нагрева зависит от частоты:
- 10–30 кГц — глубина 3–10 мм
- 100–500 кГц — глубина 0,8–3 мм
- Закалка Сразу после нагрева (температура 820–950 °C) деталь охлаждается спреем воды, водополимерной смесью или маслом. Поверхностный слой превращается в мартенсит, сердцевина остаётся феррит-перлитовой или трооститовой.
- Отпуск Обычно низкий отпуск 150–250 °C для снятия напряжений и повышения вязкости (твёрдость снижается на 2–5 HRC).
Основные преимущества ТВЧ закалки
- Твёрдость поверхности 50–65 HRC при сохранении вязкой сердцевины
- Глубина закалённого слоя точно контролируется (0,5–10 мм)
- Минимальные деформации и поводки (нагрев локальный)
- Высокая производительность — 5–60 сек на деталь
- Экономия энергии и отсутствие окалины (быстрый нагрев)
- Возможность закалки сложных контуров (зубья шестерён, кулачки, беговые дорожки)
Типичные детали, которые закаливают ТВЧ
- Крановые колёса (обод)
- Валы, оси, пальцы
- Зубья шестерён и зубчатых венцов
- Шейки и кулачки распределительных валов
- Катки, ролики, беговые дорожки подшипников скольжения
- Ножи, лезвия, пуансоны, матрицы
- Шпиндели станков
- Цилиндры и штоки гидроцилиндров
Материалы, подходящие для ТВЧ закалки
- Углеродистые стали: Ст45, Ст50, Ст55, У8, У10
- Легированные конструкционные: 40Х, 40ХН, 38ХА, 40ХН2МА
- Инструментальные: 9ХС, ХВГ, 5ХНМ
- Высокопрочные: 30ХГСА, 35ХГСА
Чем выше содержание углерода — тем выше конечная твёрдость.
Цена и возможность заказа
Стоимость ТВЧ закалки зависит от массы детали, глубины закалки, сложности контура и объёма партии. В среднем:
- Простые валы и оси — 35–80 руб./кг
- Шестерни и зубчатые колёса — 60–120 руб./кг
- Крупные крановые колёса — 80–150 руб./кг
- Полный цикл с контролем твёрдости и УЗК — от 100 руб./кг
Мы выполняем ТВЧ закалку стальных деталей любой сложности — валы, шестерни, крановые колёса, зубья, кулачки, ролики. Глубина закалки 1–10 мм, твёрдость 50–62 HRC, 100 % контроль твёрдости и глубины слоя.
Хотите заказать ТВЧ закалку стальных изделий в Екатеринбурге? Оставьте заявку в ООО "НОРМЕТ" — укажите марку стали, массу, глубину закалки и требования к твёрдости. Рассчитаем стоимость и сроки за 1 день.
